Hot Tapping Perpipaan dan Tangki: Perbedaan Teknis, Risiko, dan Persiapan

Hot tapping perpipaan dan tangki sama-sama berkaitan dengan rencana penambahan koneksi pada instalasi tertentu, tetapi tidak dapat diperlakukan sebagai pekerjaan yang identik. Jalur pipa memiliki karakteristik tekanan dan aliran sepanjang sistem, sedangkan tangki memiliki geometri shell, kondisi isi, fondasi, serta kebutuhan integritas struktur yang berbeda. Setiap pilihan harus melewati evaluasi engineering dan persetujuan pemilik fasilitas.

Artikel ini membantu bagian maintenance memahami data awal yang perlu disiapkan ketika objek pekerjaan berupa pipa proses, jalur utilitas, atau tangki penyimpanan. Pembahasannya berfokus pada penilaian kebutuhan dan risiko sebelum meminta penawaran; bukan instruksi membuat lubang atau melakukan sambungan pada peralatan yang beroperasi.

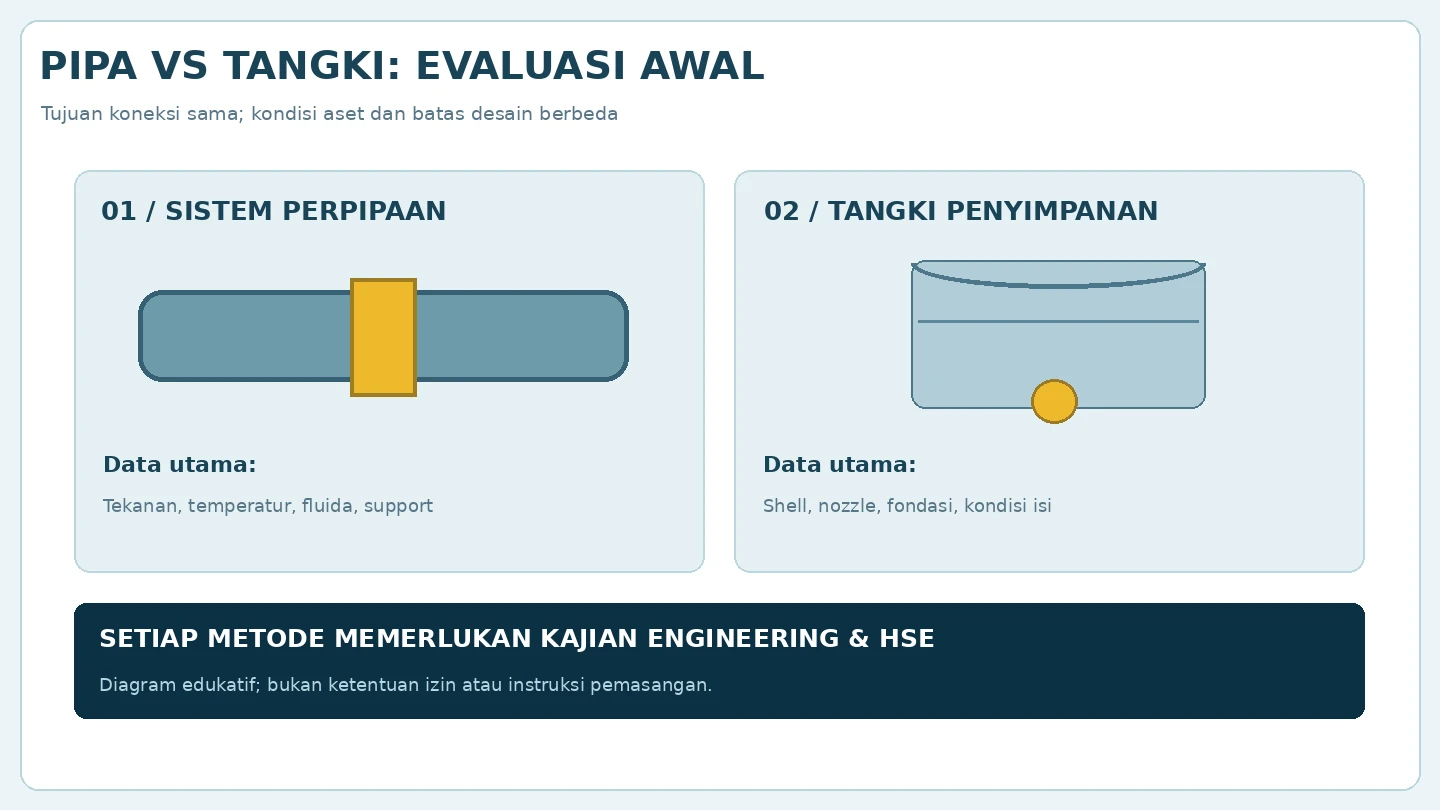

Perbedaan paling penting antara hot tapping pipa dan tangki

Pada perpipaan, pemeriksaan biasanya mempertimbangkan diameter, material, ketebalan aktual, tekanan dan temperatur, jenis fluida, kondisi penyangga, kemungkinan pembebanan tambahan, serta komponen di sekitar titik sambungan. Posisi dan kelayakan koneksi tidak boleh ditentukan hanya dari ruang yang terlihat kosong di luar pipa.

Pada tangki, kajian perlu mencakup tipe tangki, standar desain dan pemeliharaan yang berlaku, kondisi shell dan weld, tingkat serta sifat isi, risiko uap dan atmosfer, fondasi, lokasi nozzle existing, dan konsekuensi perubahan struktur. Tangki atmosferik, tangki bertekanan, atau peralatan lain dapat memiliki ketentuan yang berbeda. Tidak semua kondisi mengizinkan pemasangan koneksi ketika tangki masih beroperasi.

Parameter engineering sebelum menentukan kelayakan

1. Data desain dan kondisi aktual aset

Siapkan gambar as-built bila ada, P&ID yang relevan, spesifikasi material, riwayat perbaikan, laporan inspeksi, kondisi korosi, dan dokumentasi batas operasi. Pada tangki, periksa pula informasi jenis konstruksi, posisi sambungan lama, dan hasil inspeksi shell sesuai persyaratan owner. Data yang belum pasti harus diukur atau diverifikasi oleh pihak yang berwenang.

2. Karakteristik fluida dan kondisi operasi

Jenis fluida, potensi bahaya kebakaran, tekanan atau head hidrostatik, temperatur, status isolasi, serta perubahan kondisi selama pekerjaan memengaruhi penilaian risiko. Pada tangki penyimpanan, perhatian terhadap atmosfer, tingkat isi, dan interaksi dengan area sekitar tidak dapat disamakan langsung dengan analisis jaringan pipa. Keputusan akhir memerlukan kajian HSE terpisah sesuai jenis aset.

3. Integritas shell, pipa, sambungan dan penopang

Tambahan cabang atau nozzle dapat membawa beban baru. Engineer perlu menilai kesesuaian material, ketebalan aktual, kondisi sambungan, kebutuhan penguatan, ruang inspeksi, dan pengaruh terhadap struktur. Untuk tangki, lokasi koneksi harus ditinjau terhadap ketentuan desain serta batas pekerjaan yang diizinkan. Informasi ini bukan alasan untuk menganggap seluruh tangki dapat dibor saat berisi bahan bakar.

4. Dokumen persetujuan, inspeksi dan keselamatan

Penentuan metode perlu memperhatikan inspeksi pendahuluan, prosedur kerja yang disetujui, permit to work, kompetensi personel, koordinasi operasi, rencana pemantauan, serta kriteria penerimaan pekerjaan. Rujukan industri seperti API 2201 dan ketentuan inspeksi/alterasi tangki yang relevan dapat dipertimbangkan oleh engineer sesuai lingkup dan edisi standar yang berlaku. Artikel ini tidak menetapkan batas ukuran, posisi, atau langkah pelaksanaan.

Bagaimana menyiapkan permintaan penawaran hot tapping?

Tuliskan tujuan perubahan, misalnya penambahan cabang untuk utilitas atau rencana koneksi baru yang memerlukan kajian khusus. Lampirkan data objek, lokasi, gambar, status operasi, kendala akses, kebutuhan pengujian, batas pengamanan, serta jadwal yang diharapkan. Jika dokumen awal belum lengkap, penawaran sebaiknya memisahkan pekerjaan survei dan verifikasi dari estimasi pelaksanaan.

Penilaian biaya perlu membedakan persiapan engineering, kebutuhan komponen dan material, dukungan inspeksi, mobilisasi, pengendalian area, dokumentasi, dan tanggung jawab operator fasilitas. Pembaca dapat melihat panduan faktor biaya hot tapping pipa serta pertimbangan harga per inch. Keduanya merupakan panduan faktor penawaran, bukan tarif pasti untuk semua tangki atau pipa.

Kapan metode alternatif perlu dipertimbangkan?

Jika kondisi desain, inspeksi, material, atau keselamatan tidak mendukung pekerjaan pada sistem aktif, tim harus membahas alternatif. Penghentian operasi terencana, isolasi segmen, atau konfigurasi sambungan lain bisa lebih sesuai setelah evaluasi. Topik perbedaan metode dijelaskan pada panduan cold tapping pipa dan stopple plugging atau line stop untuk kebutuhan pengendalian aliran yang berbeda.

Apakah hot tapping pada tangki selalu diperbolehkan?

Tidak. Kelayakan sangat dipengaruhi desain aset, kondisi material, hasil inspeksi, jenis dan tingkat isi, kondisi atmosfer, serta ketentuan standar yang berlaku. Tidak tepat menyamakan permukaan tangki dengan jalur pipa tanpa kajian engineering. Alternatif pemodifikasian pada kondisi lebih aman harus menjadi bagian dari evaluasi.

Hubungan dengan layanan engineering ALTEKINDO

Untuk informasi layanan utama, kunjungi jasa hot tapping ALTEKINDO. Bila ingin mempersiapkan pemilihan kontraktor berdasarkan dokumen dan keselamatan, baca pula checklist evaluasi penyedia hot tapping. Setiap permintaan terkait tangki perlu ditinjau tersendiri untuk memastikan ruang lingkup yang benar-benar layak dan dapat dilayani.

Pertanyaan umum

Apakah hot tapping pipa dapat langsung diterapkan pada tangki?

Tidak. Kondisi struktur, operasi, risiko dan ketentuan desainnya berbeda. Kelayakan masing-masing harus diperiksa secara mandiri.

Apakah ukuran koneksi cukup untuk membuat estimasi?

Tidak. Material, integritas aset, proses, akses, inspeksi, dan persyaratan keselamatan dapat mengubah ruang lingkup.

Apakah perlu inspeksi sebelum menyusun metode?

Jenis serta tingkat pemeriksaan ditetapkan engineer proyek berdasarkan data yang tersedia, kondisi aset dan standar yang berlaku.

Keputusan tentang hot tapping perpipaan dan tangki harus berangkat dari jenis aset serta batas aman operasinya. Dengan memisahkan evaluasi piping dan tank shell sejak tahap awal, pemilik fasilitas dapat menyiapkan diskusi teknis yang lebih tepat, memeriksa alternatif pekerjaan, dan menghindari keputusan yang didasarkan pada istilah metode semata.
