Jasa Cathodic Protection (Proteksi Katodik) dan Corrosion Monitoring Pipa

Cathodic protection atau proteksi katodik digunakan untuk membantu mengendalikan korosi elektrokimia pada bagian logam yang berhubungan dengan lingkungan elektrolit seperti tanah atau air. Pada perpipaan yang ditanam atau terendam, sistem ini bekerja bersama pelapis pelindung (coating) dan program pemeriksaan integritas. Kebutuhan desainnya tidak dapat ditentukan hanya dari panjang pipa atau jenis anoda.

Untuk perencanaan jasa cathodic protection (katodik proteksi) dan corrosion monitoring perpipaan, pemilik fasilitas perlu menyediakan data material pipa, jenis serta kondisi coating, riwayat korosi, karakteristik lingkungan, kontinuitas listrik, dan kondisi operasi. Informasi awal tersebut membantu menentukan survei, analisis, dan langkah tindak lanjut yang benar-benar diperlukan.

Apa fungsi cathodic protection pada perpipaan?

Proteksi katodik bertujuan mengubah kondisi elektrokimia permukaan baja sehingga laju korosi eksternal dapat dikendalikan. Arus proteksi dialirkan melalui lingkungan yang konduktif menuju struktur yang dilindungi. Sistem ini tidak menggantikan pemilihan material yang benar, kualitas coating, perbaikan cacat, atau inspeksi pipa.

Penerapan yang umum mencakup pipa logam tertanam, pipa terendam, struktur tangki tertentu, serta instalasi lain yang sesuai penilaian engineering. Pipa di atas permukaan tanah yang terutama menghadapi korosi atmosfer tidak otomatis memerlukan sistem yang sama.

Dua pendekatan sistem proteksi katodik

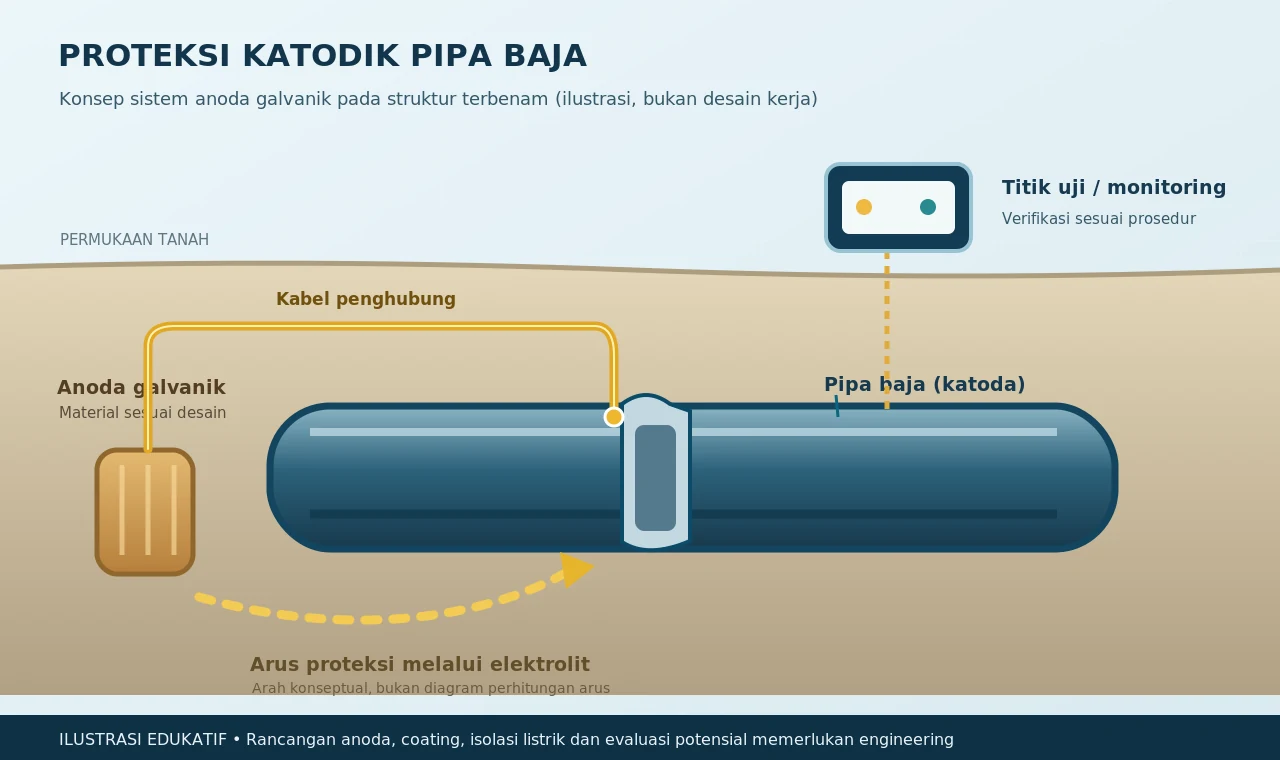

1. Anoda galvanik (sacrificial anode)

Sistem galvanik menggunakan anoda dengan karakteristik elektrokimia lebih aktif daripada struktur yang dilindungi. Kinerja sistem dipengaruhi oleh jenis anoda, elektrolit, resistivitas tanah atau air, luasan coating yang terbuka, kontinuitas, dan kebutuhan arus. Bahan, jumlah, dan titik pemasangan harus ditentukan melalui perhitungan desain.

2. Impressed Current Cathodic Protection (ICCP)

Sistem ICCP menggunakan sumber arus searah dan anoda yang dirancang untuk kondisi tertentu. Evaluasinya mencakup lokasi anode bed, sumber daya, konfigurasi kelistrikan, isolasi, potensi interferensi, dan kebutuhan pemantauan. Perbandingan sistem galvanik dan ICCP harus mempertimbangkan kondisi aset, bukan sekadar kemudahan pemasangan.

Mengapa coating dan proteksi katodik harus dievaluasi bersama?

Lapisan coating membatasi area logam yang bersentuhan dengan tanah atau air, sedangkan sistem proteksi katodik membantu melindungi bagian logam yang masih terekspos. Kondisi coating sangat memengaruhi kebutuhan arus proteksi. Kerusakan pelapis, sambungan listrik yang tidak sesuai, atau interferensi dari struktur lain dapat memengaruhi performa sistem.

Jika proyek juga melibatkan perpipaan berinsulasi, perbedaannya perlu dipahami: jacketing hot & cold insulation berfokus pada sistem termal dan perlindungan lapisan insulasi, sedangkan proteksi katodik membahas pengendalian korosi elektrokimia pada aset yang sesuai. Keduanya tidak dapat dianggap pengganti satu sama lain.

Data dan pemeriksaan awal untuk corrosion monitoring

• Material, diameter, rute, panjang, dan lokasi bagian pipa yang ditanam atau terendam.
• Jenis coating, riwayat pemasangan, area perbaikan, dan catatan inspeksi sebelumnya.
• Kondisi tanah atau air, potensi interferensi listrik, serta sambungan atau isolasi antarstruktur.
• Riwayat hasil pengukuran potensial struktur-elektrolit, lokasi test point, dan dokumentasi kondisi sistem yang ada.
• Standar proyek, persyaratan operator, akses lokasi, keselamatan kerja, dan personel yang berwenang melakukan evaluasi.

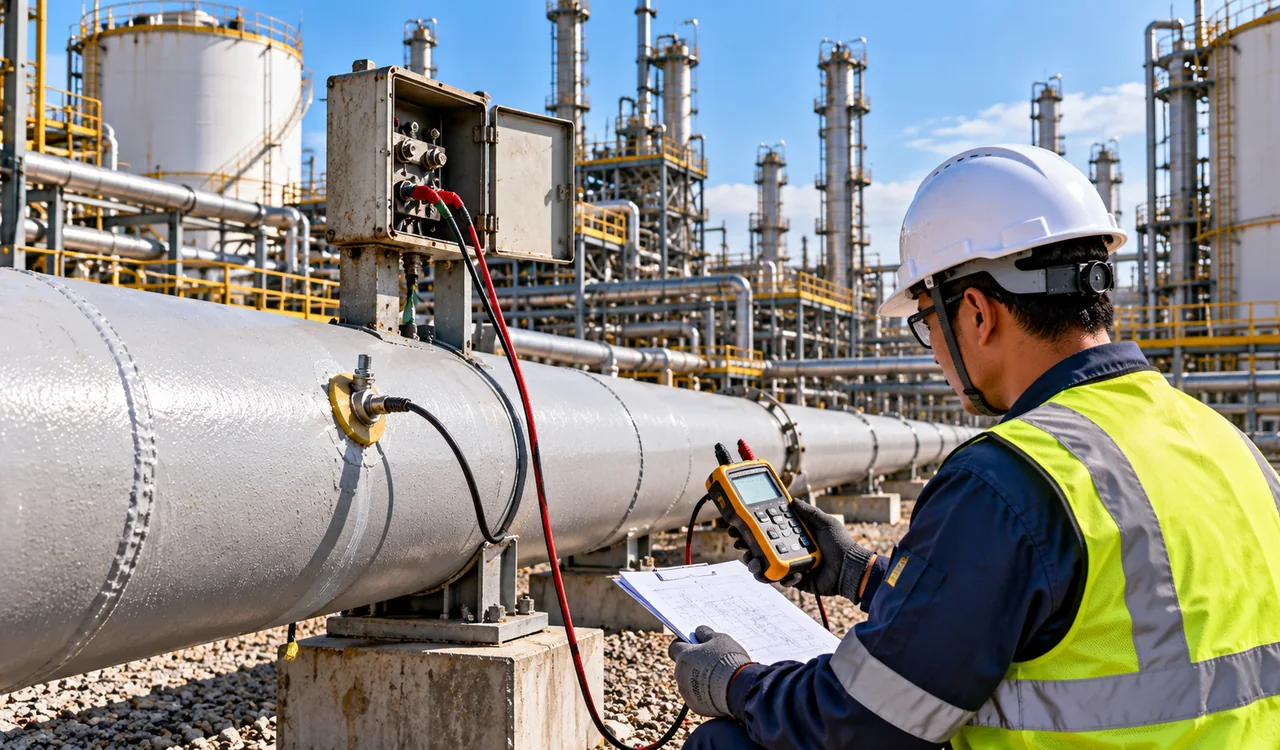

Pengukuran potensial, survei dan evaluasi efektivitas sistem memerlukan prosedur, elektroda referensi, alat ukur, kompetensi, dan kriteria penerimaan yang sesuai. Angka ambang tunggal tidak boleh diterapkan ke semua sistem tanpa mempertimbangkan standar dan kondisinya. Untuk gambaran prinsip CP, tersedia referensi teknis dari Association for Materials Protection and Performance (AMPP).

Bagaimana menyiapkan lingkup pekerjaan dan permintaan penawaran?

Mulailah dengan menjelaskan tujuan pekerjaan: penilaian sistem yang sudah terpasang, survei awal, perencanaan proteksi, pemeriksaan kondisi korosi, atau tindak lanjut hasil inspeksi. Cantumkan informasi aset, panjang dan lokasi area kerja, gambar jika ada, catatan coating dan uji sebelumnya, serta batasan akses dan jadwal operasi. Rekomendasi final tetap membutuhkan evaluasi teknis proyek.

Untuk pekerjaan integritas perpipaan secara lebih luas, pembaca juga dapat mempelajari persiapan hydrotest pipa dan cakupan layanan hydrotest ALTEKINDO. Pengujian tekanan mengevaluasi aspek yang berbeda dari monitoring korosi dan tidak menggantikan penilaian cathodic protection.

Pertanyaan umum

Apakah semua pipa industri membutuhkan cathodic protection?

Tidak. Pemilihan metode pengendalian korosi bergantung pada material, lingkungan, konfigurasi instalasi, kondisi coating, dan hasil kajian risiko. Sistem untuk pipa tertanam atau terendam tidak otomatis sesuai bagi pipa di atas tanah.

Apakah sistem proteksi katodik menghilangkan kebutuhan inspeksi?

Tidak. Perencanaan, pemeliharaan, dan pemantauan tetap diperlukan untuk mengevaluasi apakah sistem bekerja sesuai rancangan dan standar yang relevan.

Apa yang paling penting sebelum meminta estimasi biaya?

Jenis aset, kondisi lingkungan, luas area yang dilindungi, status coating, kondisi sistem eksisting, data survei, serta lingkup pekerjaan yang diminta. Tanpa data ini, perbandingan penawaran bisa menyesatkan.
